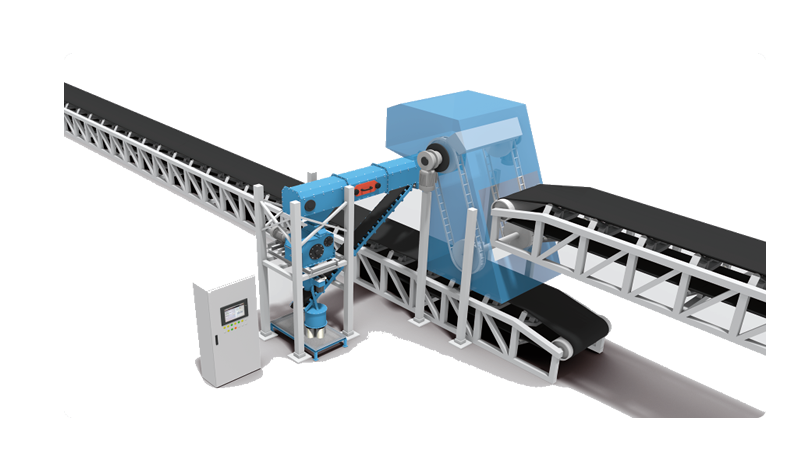

皮带头部采样机安装于皮带输送机头，皮带输送的物料按料流轨线下落时，采样机机穿越和采样卸料模断面，得到样品。采集到的物料送到一级给料机，一级给料机均匀的把物料送入一级破碎机，通过缩分送到二级破碎机，最终送到样品收集器，余煤通过返回设备进入系统。

适用范围：皮带头部自动采制样设备是皮带入厂煤、入炉煤、矿产品等散装物料机器自动化采制样的专用设备，广泛用于电力、钢铁、焦化、煤炭、冶金、化学工业等行业，主要用于皮带机上运输物料采集等。

采样装置按设定的时间从皮带上做全断面刮扫，回转运动式的皮带头旋转运动由PLC控制的减速机构完成。旋转式采样斗由减速齿轮传动，皮带机机头部滚筒下料的以一定的转速切割料流，物料流在物料流中流过全宽，全厚完整的子样。采样的字样通过溜槽进入初级送料皮带机，同时把样品均匀送入破碎机破碎到一定的粒度，再通过次级皮带及缩分器分成留样和弃料，留样被自动收集在储料罐中，弃料被斗式提升机返回到皮带。当采样机器旋转到一定角度时，由转鼓组、料斗、溜槽收集的原始样品自动进入样品收集器或下一级设备。采样头旋转角度在一个行程结束点，采样周期结束；同时继电器启动时间，直到下一个采样周期，再次启动电机，实时采样，从而实现对每批物料的采样数量控制和采样的次数。采样周期和采样机的间隔由PLC系统控制并调整采样间隔。

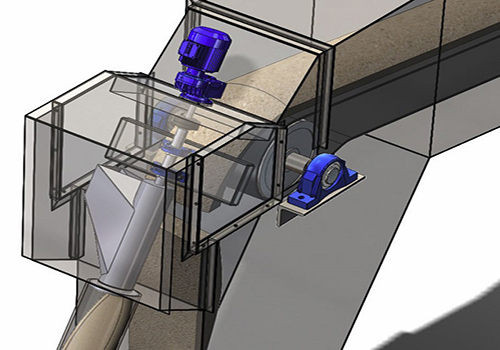

头部采样机：

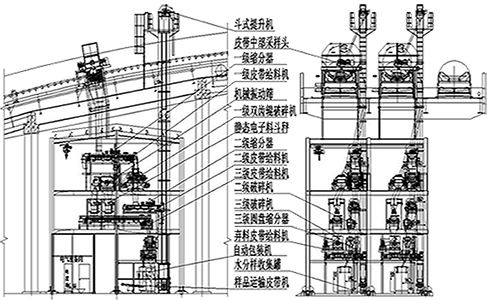

二级采样：

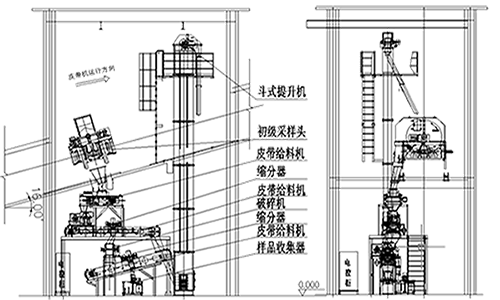

三级采样：

1、运行平稳可靠

采样斗位于皮带滚筒下部，与皮带不接触，既保证采到完整的断面物样又不会损伤皮带，运行平稳、安全可靠。

2、取样代表性强

头部采样机不论在何种工况条件下均为全断面截取物料流，采样机能够全断面截取均匀采样，不受料流量大小影响，采样代表性强，可靠性高。

3、采样现场无人值守

从皮带头部采样机启动开始采样，整套系统工作过程由上位机+PLC自动控制，能够实现各项参数设定、设备运转实况显示、数据自动采集，程序自动化运行，采样现场无人值守。

4、控制方式灵活多样

头部采样机控制方式可分为自动、手动、上位机、远程控制状态，可以根据现场需求灵活选择，以满足不同情况需求。

5、无堵料、粘料问题，运行顺畅

特有湿煤破碎技术，出料粒度控制在3~12mm，配置自动清扫功能防止粘料，取样不受物料水分、黏性限制，取样过程中无堵料、粘料、撒料等问题，取样更顺畅、均匀可靠。

6、安装操作简单

采样机结构简单，占用空间小，安装操作简单，使用可靠性强，方便检修、调试。

7、取样无积料

自动控制余料返排系统，斗式提升机可将余料返排至入厂煤、入炉煤输送皮带，从采样机开始工作到余料返排系统，整个系统全封闭、无粉尘、无积料。
