计量皮带秤是安装于皮带输送机上,在不中断输送机运动的情况下对皮带上通过物料进行动态连续称重的计量衡器。要完成对物料的称重,需要利用传感器获取原始数据,主要有两类数据,物料的重量信号和皮带速度信号,通过两者相乘得到物料瞬时流量,经过累计则得到物料的累计重量。
从上述计量皮带秤简单计算说明可知,它的传感器主要包括两类:称重传感器和速度传感器。
(1)称重传感器
称重传感器是安装于计量皮带秤秤架上,介于承载器和基础安装面,物料通过时,其重量会施加于称重传感器,称重传感器获得物料重量型号并输出正比于重量的载荷信号。因此,称重传感器是计量皮带秤获取物料重量的重要且主要的数据来源,可以说是计量皮带秤的核心部件。
称重传感器有多种分类,主要包括电阻应变式传感器、压磁式传感器、差劲式传感器等,计量皮带秤称重传感器主要应用为电阻应变式称重传感器。电阻应变式传感器是将电阻应变计安装在弹性体上,当弹性体受到外力产生形变时,电阻应变计将该形变转化成电量输出,通过相应的测量仪表检测出这个与外加重量秤一定比例关系的电量,从而计算得出质量。
bob赛事体育信科计量皮带秤称重传感器结构上分为S型剪切结构和悬臂梁式结构。S型简介结构的称重传感器体积小、抗测压能力强,悬臂梁式结构受力后自动调心好,互换性好。无论哪种结构型式的称重传感器都具备优异的精准度和灵敏度,具备自动校准功能,减少计量误差,密封结构设计,防尘、防水等,保持本身工作稳定性。
计量皮带秤称重传感器按照信号模式分为模拟传感器和数字式称重传感器,后者较之前者抗干扰能力更强,载荷信号释放和传输更为准确,计量精准度也更高。
另外,不得不提的是,对于应用于钢厂井下易燃易爆ayx爱游戏官方app平台入口下的计量皮带秤,其称重传感器具备防爆性能,防爆称重传感器,本质安全型设计,不锈钢隔爆外壳。
(2)测速传感器
计量皮带秤工作过程中另外一个重要数据来源部件为测速传感器,它直接连接在测速辊筒上,提供一系列直流脉冲,每个脉冲能够表示一个皮带运动单元,脉冲频率正比于皮带速度,仪表接收速度信号,与称重传感器释放的载荷信号同时处理,得出通过物料的瞬时流量和累计流量。

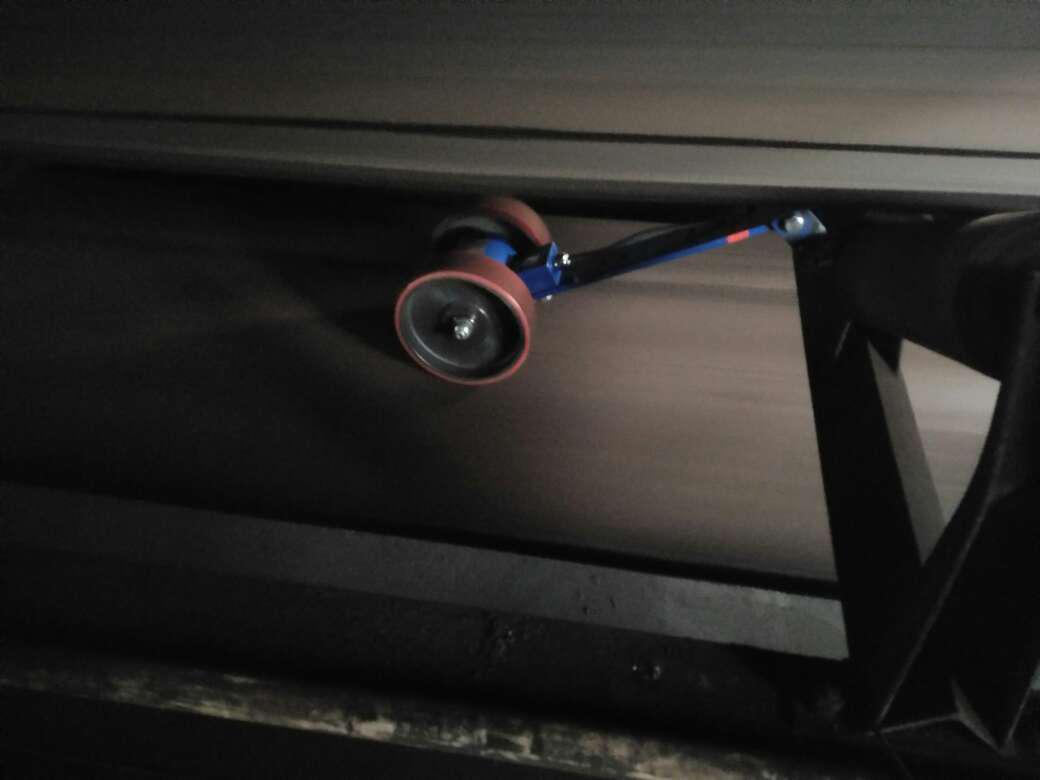

计量皮带秤测速传感器按照结构型式主要分为单轮、双轮结构。bob赛事体育信科计量皮带秤测速传感器采用双轮结构,包胶设计防止飞跳,稳定性高,准确反映皮带速度。
计量皮带秤传感器主要分为称重传感器和测速传感器,它们是皮带秤工作数据的直接来源。
